地轨缆车双链路通信解决方案

地轨缆车双链路通信架构:无线通信与泄露电缆技术融合解析

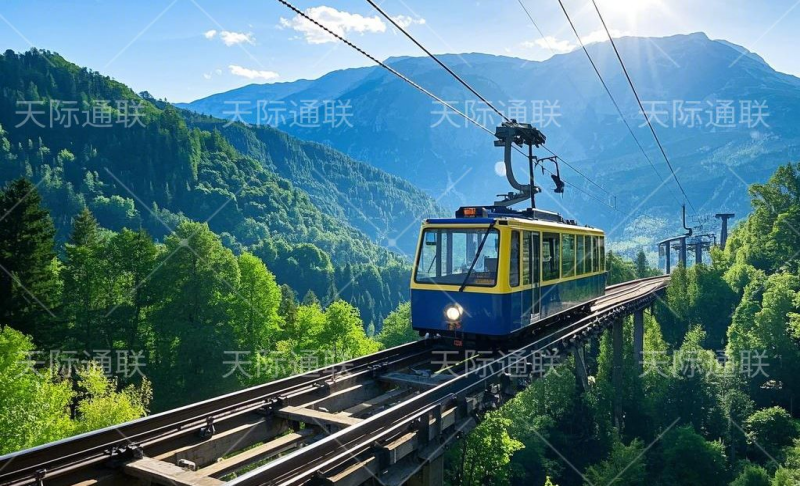

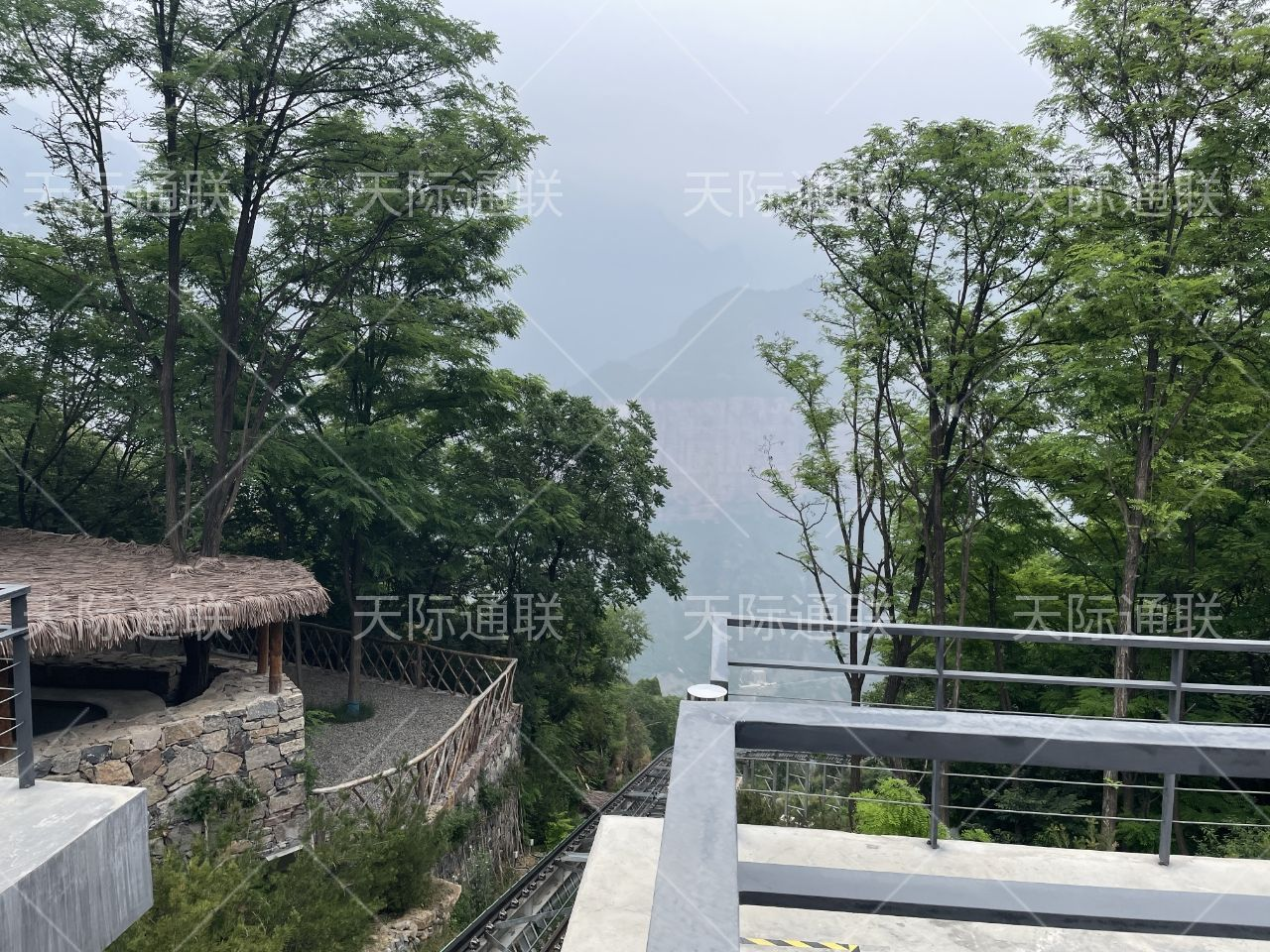

      新乡宝泉地轨缆车所处场景较为特殊。 地轨缆车日常运行于山地,弯道超过90度,信号覆盖范围有限还有山体、植被等障碍物遮挡,致使信号被严重遮挡与衰减。该场景下需要分别控制车厢门(无线控制)与上下站台门(有线控制)的运行体系中,控制时间差的精准度至关重要。两者的时间差必须严格控制在 10 毫秒以内,这一极短的时间阈值是保障系统正常运行的关键。哪怕仅超出 1 毫秒,都极有可能导致其中一种门无法正常开启,进而引发游客恐慌,严重影响乘运体验与运营安全。
    与此同时,地轨缆车自身配备的电机、变频系统等电气设备具有强烈的电磁波,无线信号可能会受到干扰。最后如何在极短时间内精准完成链路切换,同时有效规避数据丢失与通信终端问题,成为亟(ji)待攻克的难题。

痛点精准攻克




01

复杂地形及强电磁干扰

⭐解决办法

强穿透:凭借波束成型技术,信号精准直击,超绝穿透绕射本领,使稳定连接成为常态。

专有抗电磁电路:滤波精准,保证信号纯净度,屏蔽效果好,可有效阻挡外部电磁干扰进入电路内部,自适应能力强,实时监测和分析电磁干扰特性。精准应对缆车运行引发的电磁干扰,提升设备抗干扰能力,确保工作稳定。



02

覆盖范围不规则及链路切换

⭐解决办法

零丢包漫游技术:漫游移动处理算法与预处理技术,指令下发流畅不卡顿。即便移动终端处于高速行驶状态,也可确保无线通信稳定。

宽频工作与动态选频:支持 4.920 - 6.100GHz 的超宽工作工作频段运行,凭借智能软件系统,能够依据实时电磁环境,动态筛选出最优信道。该特性可有效规避同频干扰,保障信号传输的稳定性与高效性。

广覆盖:移动最大无线传输距离3公里。

                          先进 极速

  稳定 远距

解决方案


       新乡宝泉地轨缆车的无线通讯系统,在上、下站各设无线基站,接入站点交换机,通过光纤构建局域网。缆车搭载双模无线客户端,运用快速漫游技术,行驶中一边与当前 AP 通信,一边预连下一台 AP。连接完成后,10ms 内自动切换数据链路,断开前连接,实现 “0” 丢包的无缝衔接,保障传输稳定。此技术确保通讯顺畅、命令下达及时,且具备高带宽,能满足高清视频等新技术的数据传输需求。

无线方案

      经测试,新乡宝泉地轨缆车泄露电缆选用 5.8G 频段,基站最佳覆盖范围约 200 米,超距信号衰减显著。项目全长 600 米,均分为 3 段,每段由一台基站覆盖。各基站通过光纤直连控制机房,统一接入局域网。地轨缆车配备分体双模客户端,外接定向板状天线,与泄露电缆无线桥接。双模客户端采用特定切换机制,保障缆车行驶时链路稳定。

    泄露电缆方案

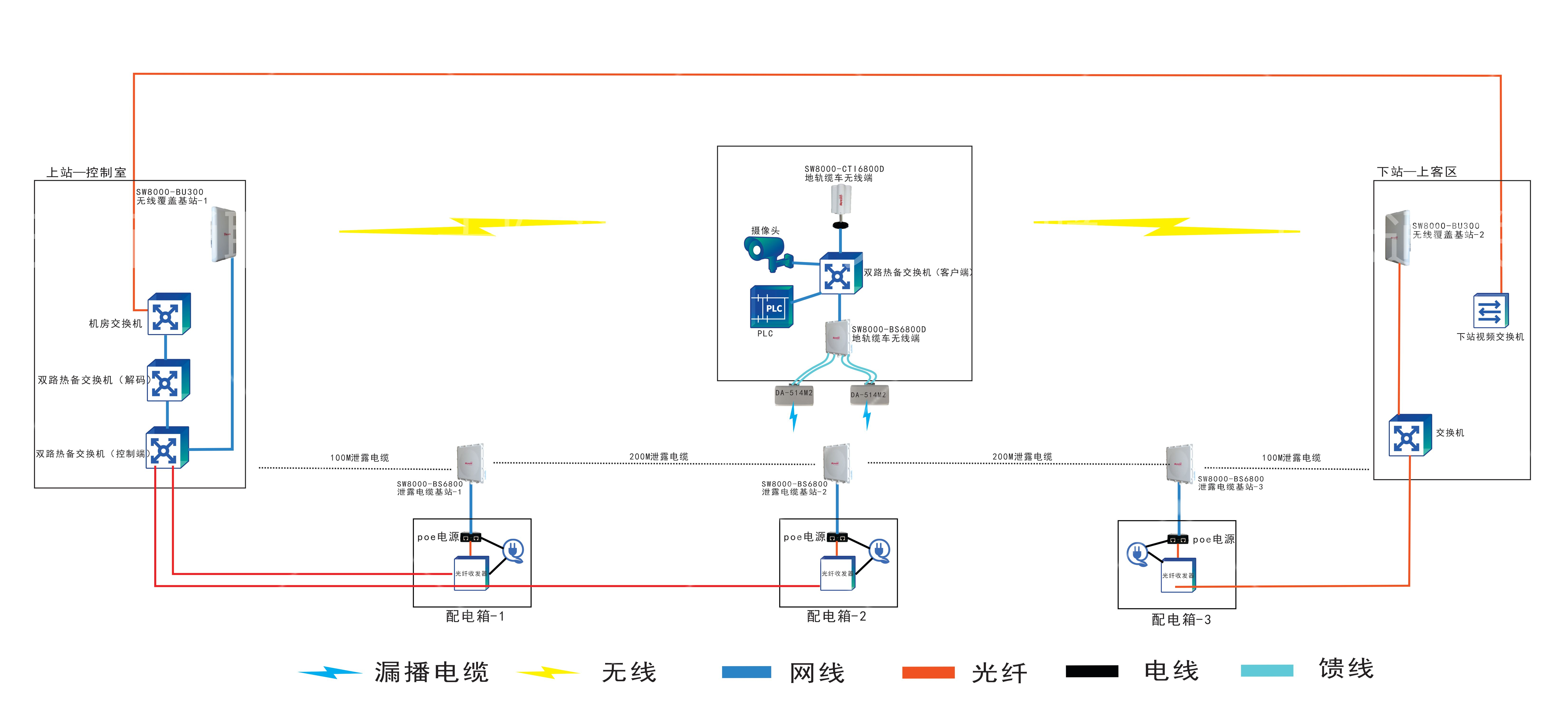

方案整合





      新乡宝泉地轨缆车,整合无线通讯与泄露电缆传输方案,客户端统一接入天际通联双路热备份交换机。交换机运用自研技术,构建数据双方向、零自愈环网,支持多路径传输,增强了网络健壮性。地轨缆车数据同步经泄露电缆与无线通讯两条链路,同时传至中控室,采用先到先得机制,优势互补且能并行使用。若任一条链路故障,也能确保控制信号及时送达,提升了运行安全性。
      新乡宝泉地轨缆车采用双链路通信,优势显著。通信上,两条链路以不同频段或方式并行传输,提升带宽与容量,抗干扰且能动态负载均衡,传输效率高。
      运维管理时,双链路便于对比数据诊断故障。减少故障、降低维护成本,为系统后续升级留出空间。
      应急与安全方面,紧急情况双链路保障通信畅通,日常为安全系统提供冗余,全方位保障缆车高效、安全运行。
