黑龙江鸡西市低空勘测无线传输系统

一、项目背景

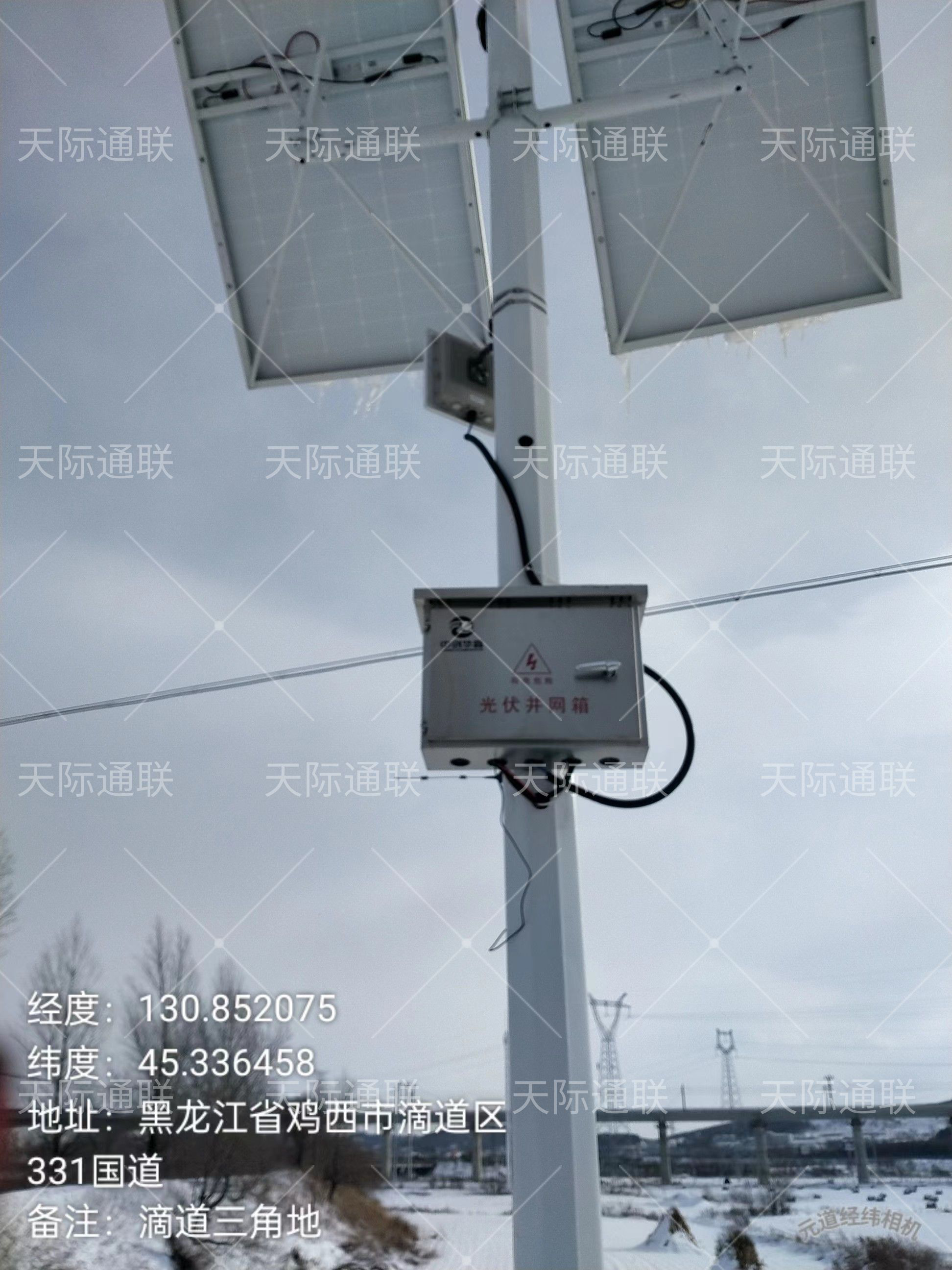

      鸡西市相关部门在管理辖区内规划了十几个监测点，监测点部署6米立杆，立杆上安装了摄像球机和卡口摄像机勘测过往车辆和现场情况；规划的监测点多在乡野路口和荒郊野外，距离运营商光纤节点3-5km不等，途经村庄、田地、河道，不具备布线条件，相关部门最初采用物联网摄像机回传数据，由于无法规避干扰、零下30°的环境、5km的传输距离，导致视频画面卡顿，效果不理想；车牌告警数据无法通过物联网卡进行传输、卡口摄像机拍摄车辆对视频清晰流畅性要求很高，故启动低空勘测无线传输项目，整改现有视频卡顿情况。

二、天际通联解决方案

      天际通联技术人员先用地图仿真软件结合监测点和光纤节点的经纬度、安装高度等数据，模拟无线链路的可行性，后携带无线传输设备现场安装测试，设备在零下30°的环境长期稳定工作，监测点通过天际通无线传输设备回传到光纤节点的视频画面流畅。

      用户通过光纤→光纤节点→监测点的拓补结构来看视频，上述只解决了监测点→光纤节点的传输问题，用户只租了运营商1个公网IP，现场摄像头和无线设备数量多，远远大于1个IP的要求，所以光线节点→光纤这段回传依然面临问题，故天际通技术人员还携带了路由设备部署在光纤节点，路由器的WAN口插到光线节点租的网口，WAN口IP改为用户租的公网IP，光纤节点的接收基站插到路由器LAN口作为路由器内网设备，在路由器做端口转发，把内网接收基站、发射网桥、摄像头等几十个网络设备的IP和端口映射到租的1个公网IP的端口上，至此用户可通过1个公网IP+不同的端口号来管理现场所有设备。

      拓补结构总结：低空监测点部署发射网桥，监测点的发射网桥、摄像球机、卡口摄像机插到同一个交换机，摄像机拍到的视频数据通过发射网桥回传；光纤节点部署接收基站，接收基站和发射网桥通过点对点（PTP）或点对多点（PTMP）的方式组网，接收基站负责接收发射网桥回传的视频数据。光线节点部署路由器做端口转发，可通过1个IP+不同端口号来管理多个设备。

三、方案优势

      相比传统无线网桥，天际通联整个传输链路采用天际通5GHz室外电信级无线网桥，采用MIMO、OFDM等先进技术，IP68防护等级，-50°-80°宽温工作，无线传输速率最高300Mbps，净速率最高可达200Mbps以上，内置20dBi双极化板状定向天线，一体化天线集成式设计便于安装和携带，给客户节省成本的同时，又完全满足鸡西市低空勘测对视频数据稳定传输的要求。
