行业新讯|箱变区域无线覆盖助力光伏电站智慧运维

甘肃省兰州市永登县七山乡光伏电站，是地处无人区的重要能源建设项目，该项目现场不仅常年缺水、环境条件恶劣，且多山地貌特征显著、场地覆盖范围辽阔。为切实保障现场施工与维护人员的人身安全及通信畅通，拟实施针对性通信保障措施：在每个箱变周边设立无线AP 设备，确保设备覆盖半径大于 30 米，从而保障现场工作人员处于任一箱变无线覆盖范围内时，可通过手机连接 WIFI 网络实现通话功能，为现场作业安全与高效沟通提供有力支撑。

本次项目，主要解决现场无人区的条件下的人员巡检数据回传、现场施工与维护人员的人身安全及通信畅通。项目现场运营商网络条件极差，仅有的2G网络，巡检数据无法及时回传至项目部，不满足通信需求。因此采用无线AP的方式，将现场204处箱变区域完成WiFi覆盖。

甘肃永登光伏电场目前已经部署了生产光纤环网，光伏电站共有 22 条环网、204 台环网交换机。

考虑到永登光伏系统工程的实际需要和将来的发展趋势，各系 统的实际需求及具体的使用特性，同时兼顾技术新旧更替不断加快 的特点，项目是设计原则为：“先进性、成熟性、使用性、安全性、 实时性、易操作性、完整性、可查性、互联性和可扩展性、经济性 ”。

解决方案

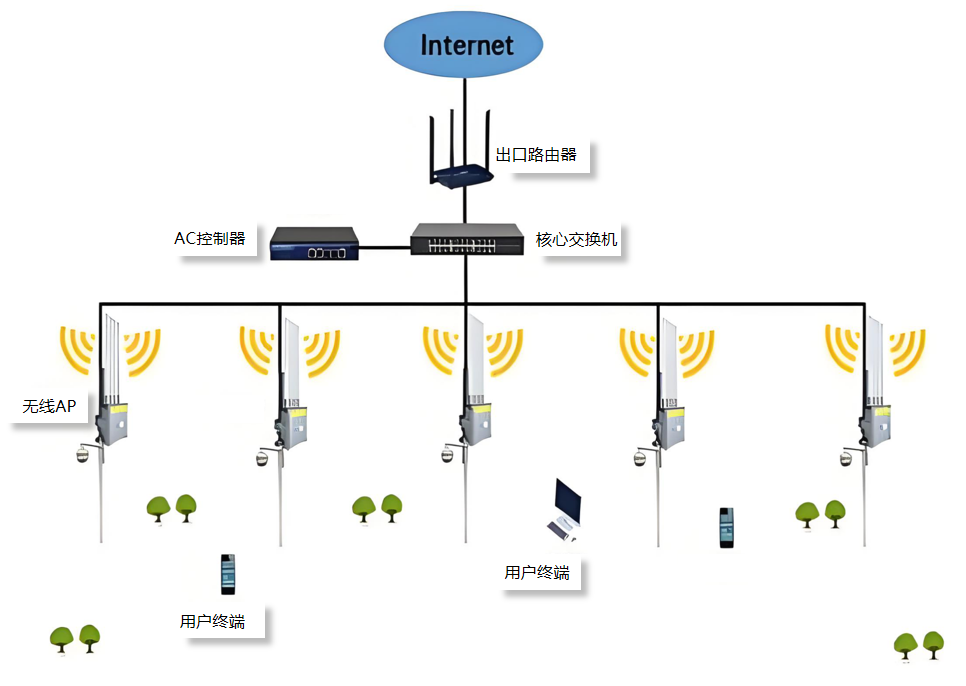

 综合考虑项目设计原则等因素，建议利用现有环网，增加网络设备，每台交换机下设立一台无线 AP，通过网线与环网交换机进行连接，通过现有网络结构(环网)最后汇总到核心交换机进行VLAN划分，再通过 AC 管理器对所有无线 AP 进行管理和操作。天际通联为本次项目提供204台环网交换机以及204台无线AP。

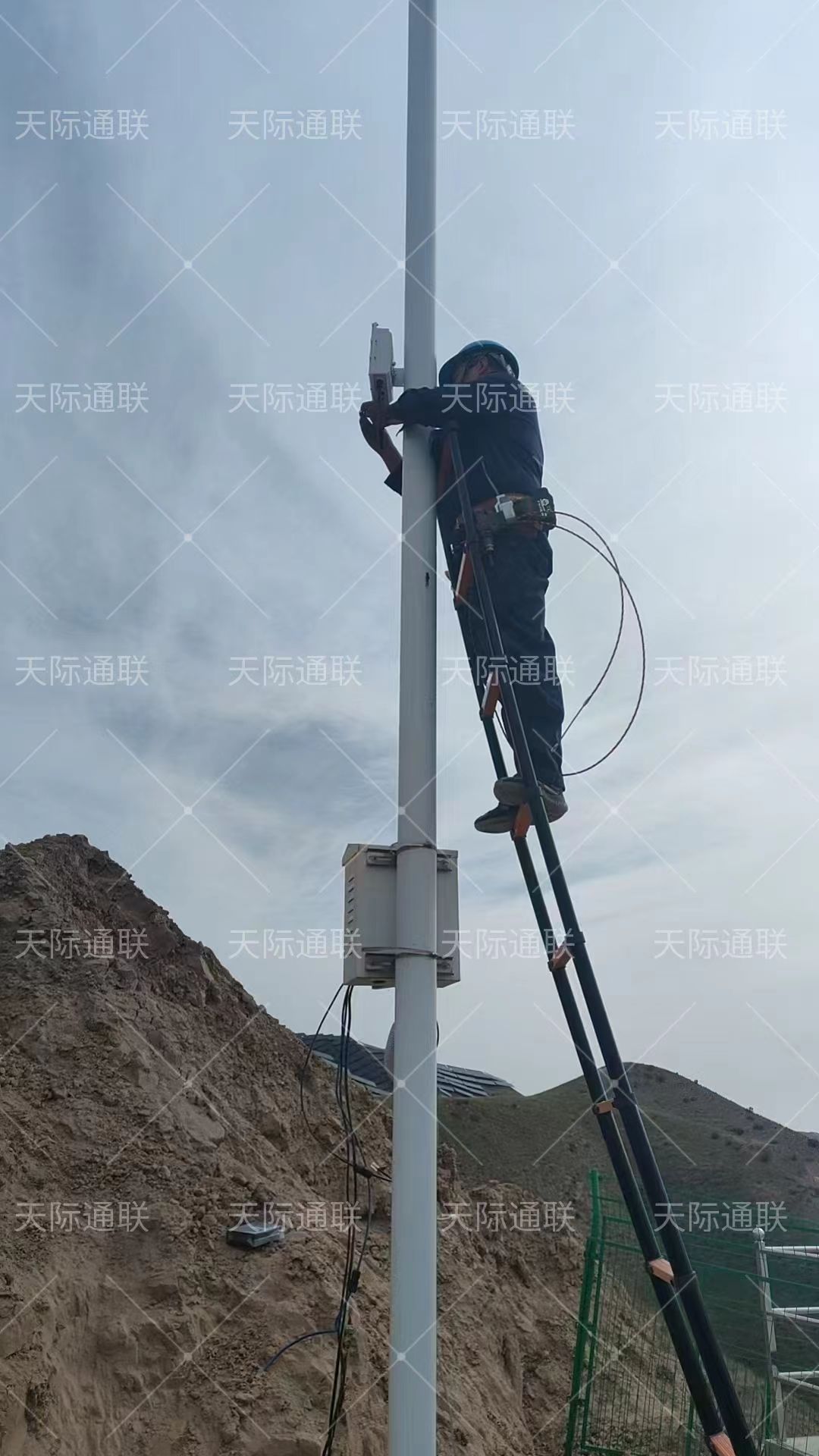

现场无线AP 安装在中心位置，确保信号覆盖整个区域，避免障碍物阻挡信号。无线 AP 选择在现场取电。

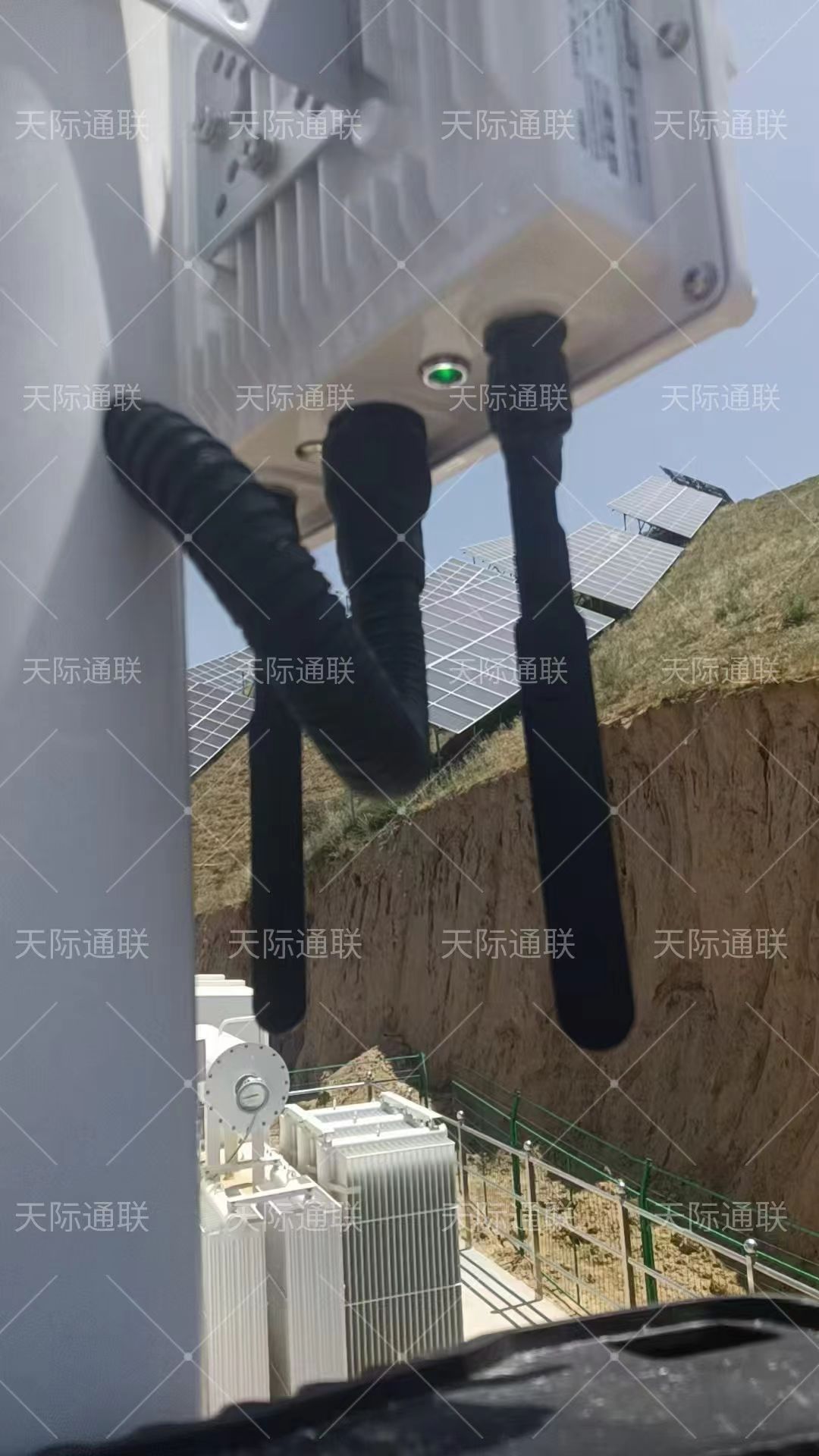

信号方面无线AP 采用外置胶棒全向天线，360 ° 无死角覆盖。根据现场需求情况无线 AP 可选择 2.4GHz 频段，2.4GHz 频段特点是兼容性好、覆盖距离较远。

安全性方面无线AP 使用WPA2 或 WPA3 加密，防止未授权访问。也可以设置 MAC 地址过滤，只允许特定设备连接。

最后进行VLAN 划分，为不同用户或设备划分 VLAN，提升网络安全性。无线 AP 也可以设置 Guest 网络，为访客提供独立网络，隔离内部网络。

方案优势

独立性：利旧环网，加POE 交换机与 AP，VLAN 划分隔离 AP 和监控网，防数据风暴；

安全性：出口路由黑白名单 + MAC 绑定，双保险杜绝黑客与陌生用户攻击；

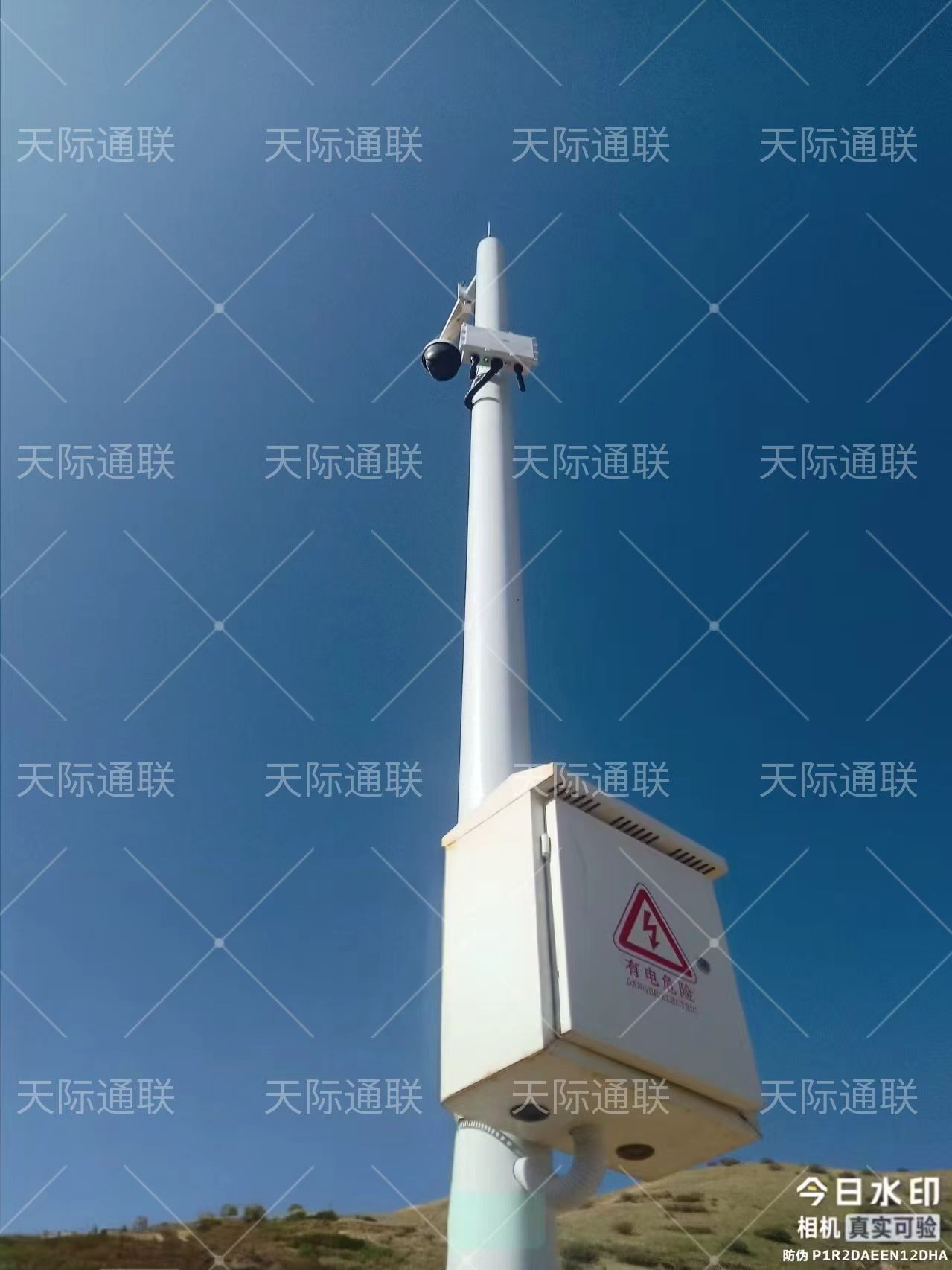

便捷性：立杆设备箱 POE 分线供电，AC 后台可视化管理 AP，人员远距可自动连；

设备可靠性：无线设备搭载军工级元器件，金属铸铝外壳实现IP68 防尘防水，能在- 50°~+80° 极端室外环境稳定运行，内置专有抗电磁干扰过滤电路，有效抑制信号干扰，极端环境下运行稳定。平均无故障时间200000小时，基本可以达成10年免维护使用；

高带宽传输：基于802.11ax的电信级单频千兆高密室外无线AP，工作在2.4GHz免许可频段，最高可提供1167Mbps的数据传输速率；

广域覆盖：本次采用的无线AP覆盖范围大于30米，满足无线覆盖30米的需求；

便捷部署：设备安装简便，快速部署，节省人力物力和时间成本；

高性价比：实现无线全覆盖，保障业务实时在线；助力安全管控，灵活适配多场景；降低网络建设成本，提升运维管理效率；

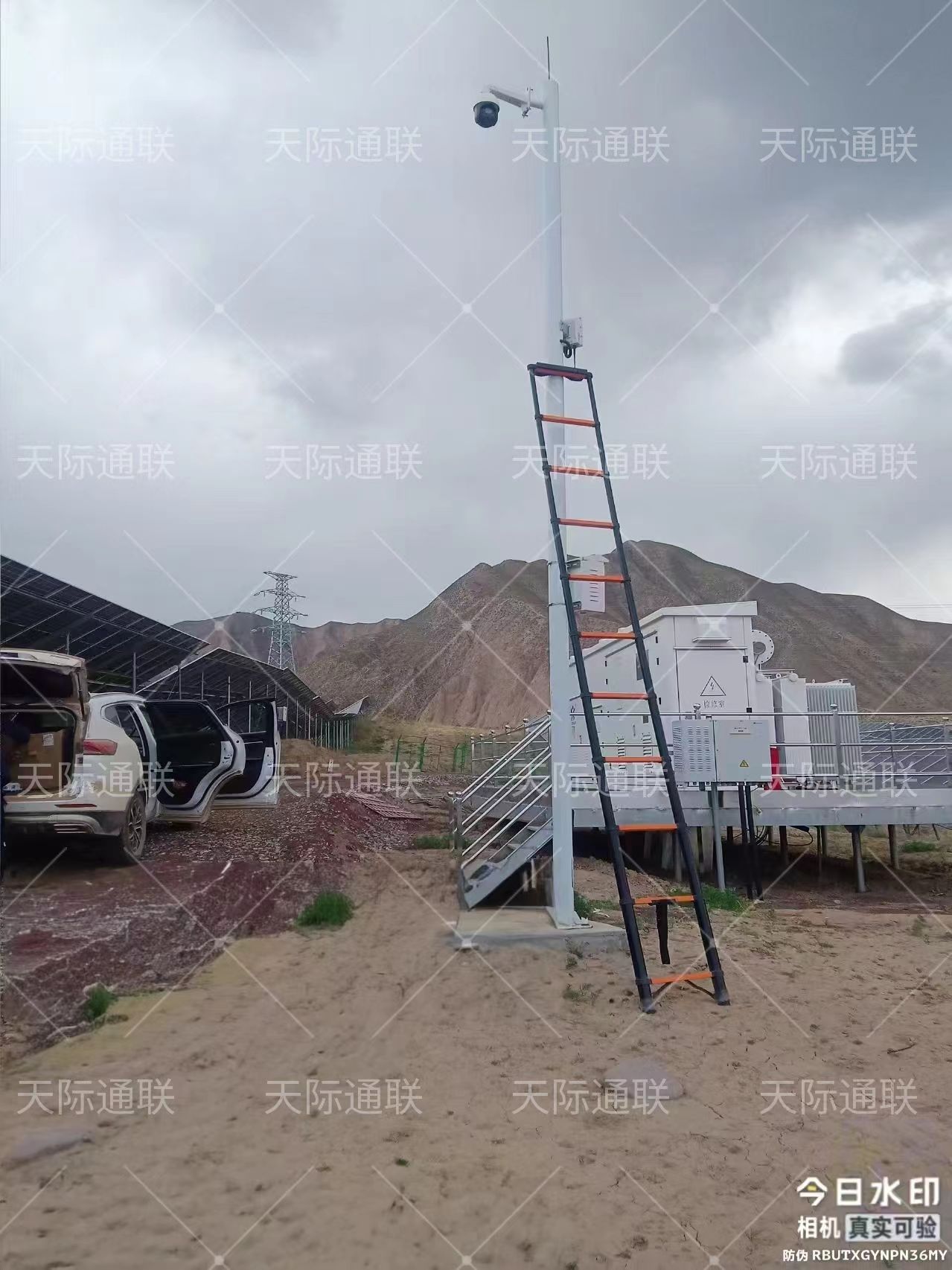

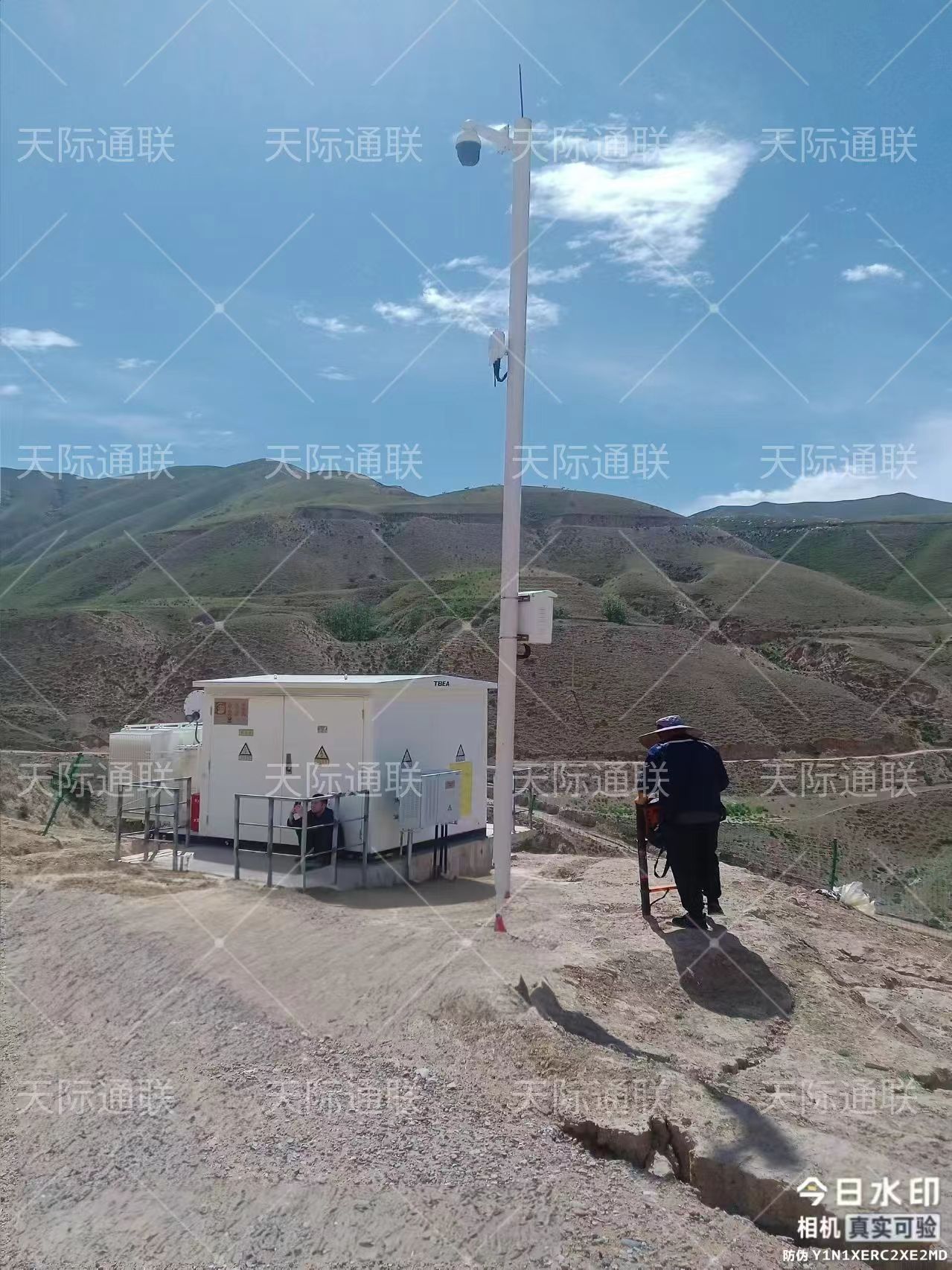

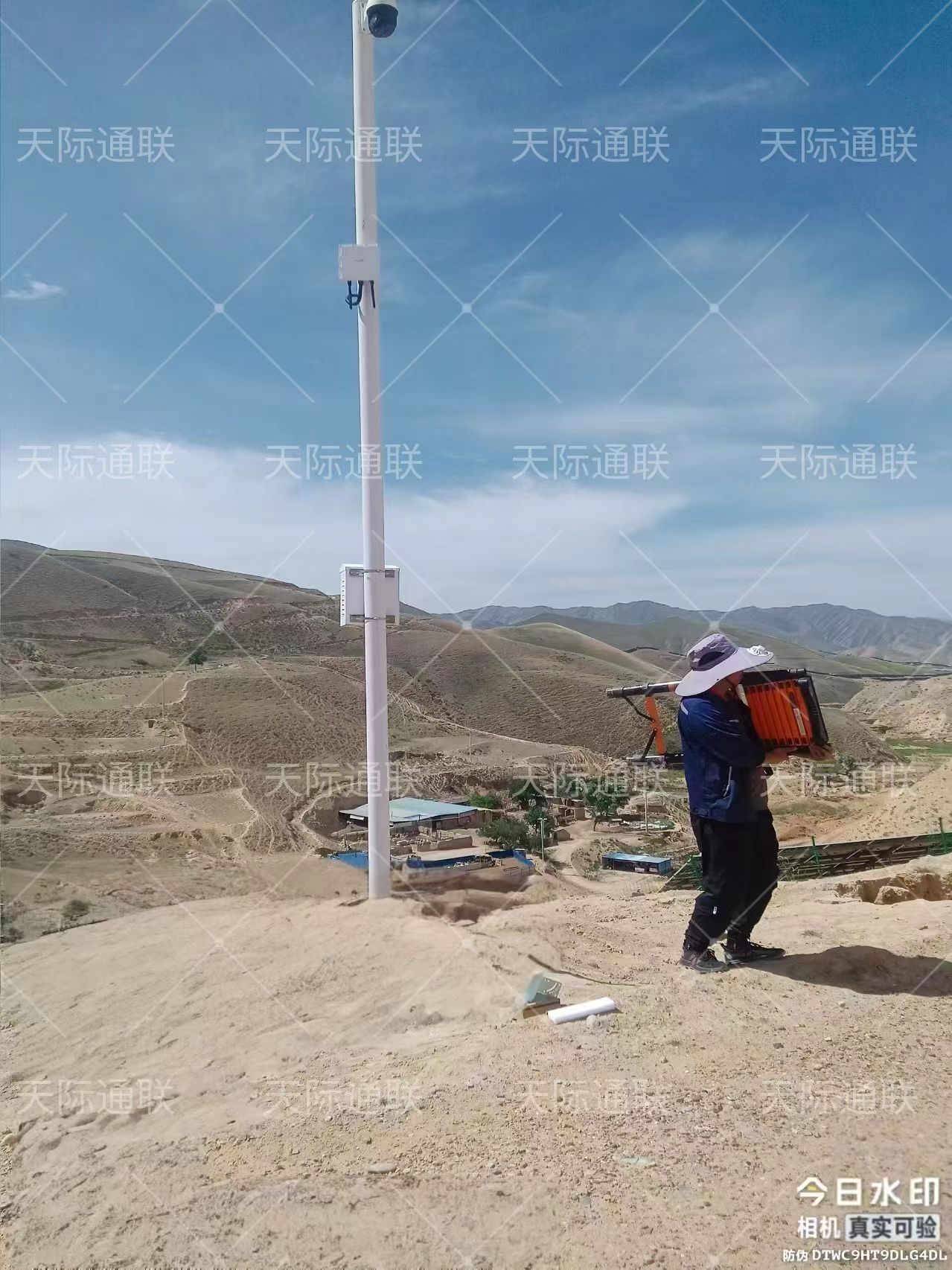

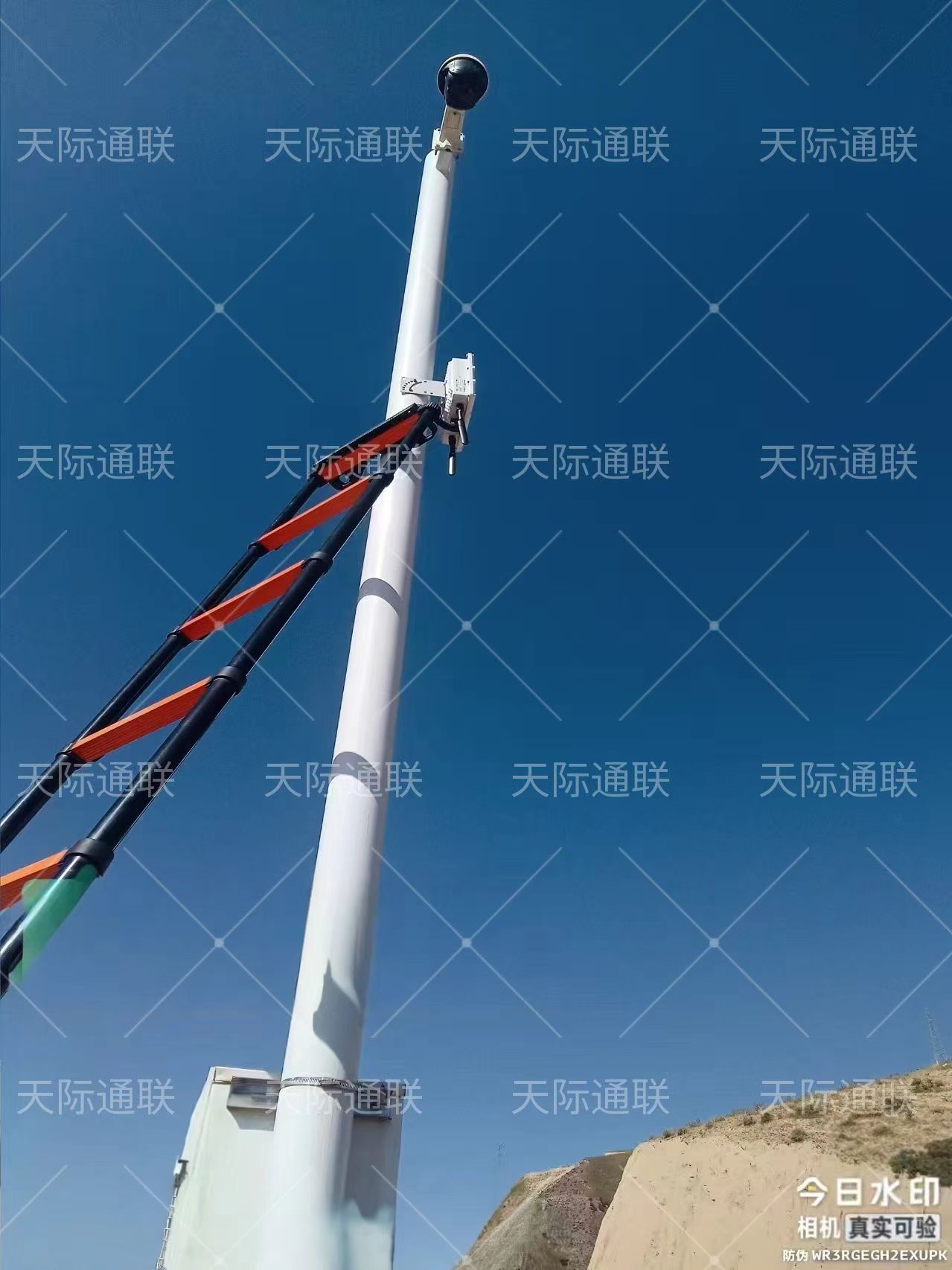

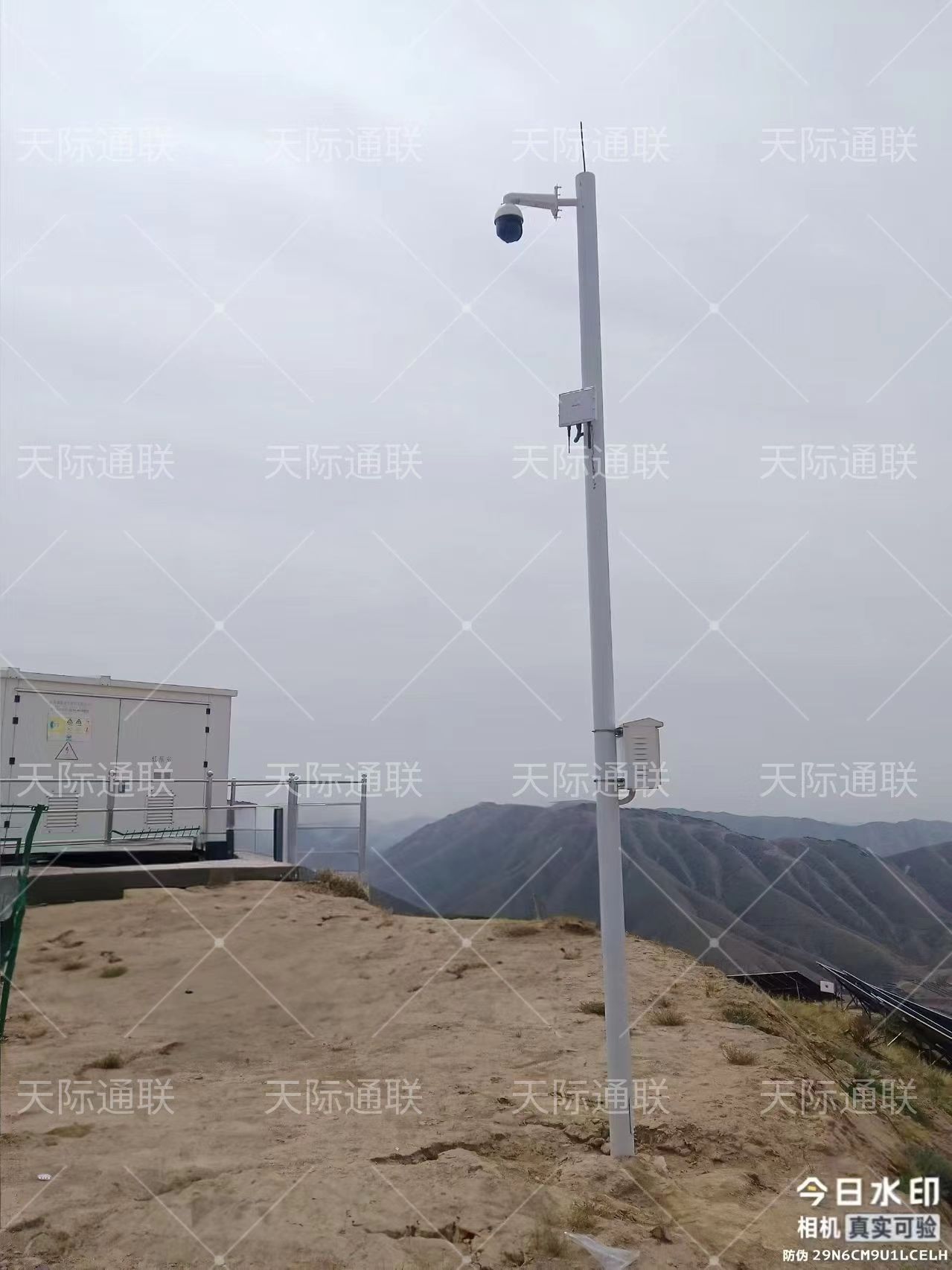

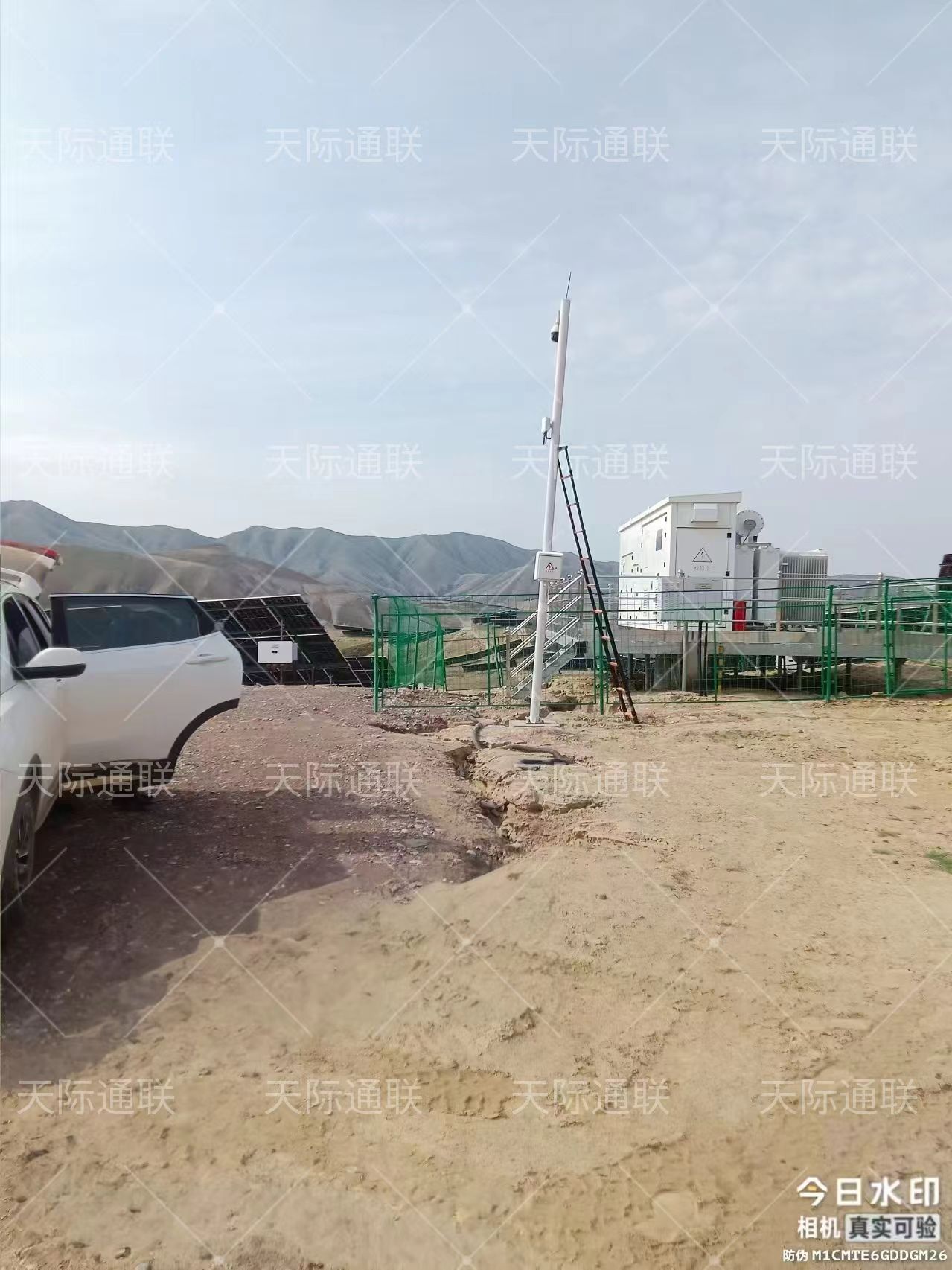

落地展示

近些年来，天际通联以其超强稳定性、超远距离、超高带宽，以及移动漫游零丢包等技术，陆续助力诸多光伏、电厂、电网等诸多通信场景，欢迎有相关需求客户前来垂询方案。
